À mesure que les énergies renouvelables basées sur des onduleurs remplacent la production synchrone, l’inertie du réseau et la résistance aux courts-circuits diminuent. Les condensateurs synchrones sont passés d'une option de niche à un atout obligatoire pour la compensation de puissance réactive et le support d'inertie. Pourtant, chaque condenseur reste une machine tournante et ses roulements sont la cause la plus fréquente des pannes imprévues.
Le schéma d’échec est souvent brutal. Une unité qui a réussi les tests d'acceptation en usine peut détruire un roulement à billes Babbitt quelques heures après la première synchronisation. Deux mécanismes dominent les défaillances en début de vie : la dégradation du lubrifiant qui effondre le film hydrodynamique et la tension de l'arbre qui érode électriquement la garniture du roulement. Aucun des deux n'apparaît dans une alarme de vibration standard jusqu'à ce que les dommages soient avancés.
C’est important car un roulement n’est pas un produit de catalogue. Il s'agit d'un système tribologique défini par la charge, la vitesse, la viscosité de l'huile, la stratégie d'isolation et l'environnement thermique. Le traiter comme une pièce standard est le chemin le plus rapide vers une panne forcée.
Profil de conséquence typique : défaillance du roulement provoquant le déclenchement de l'unité en moins de 30 secondes, délai de remplacement de 6 à 20 semaines et perte du support réactif pendant la fenêtre de demande la plus élevée.
Les condenseurs synchrones diffèrent des moteurs ordinaires par la masse du rotor, le fonctionnement continu à grande vitesse et la présence d'une forte traction magnétique axiale. Ces facteurs dictent l’architecture des roulements.

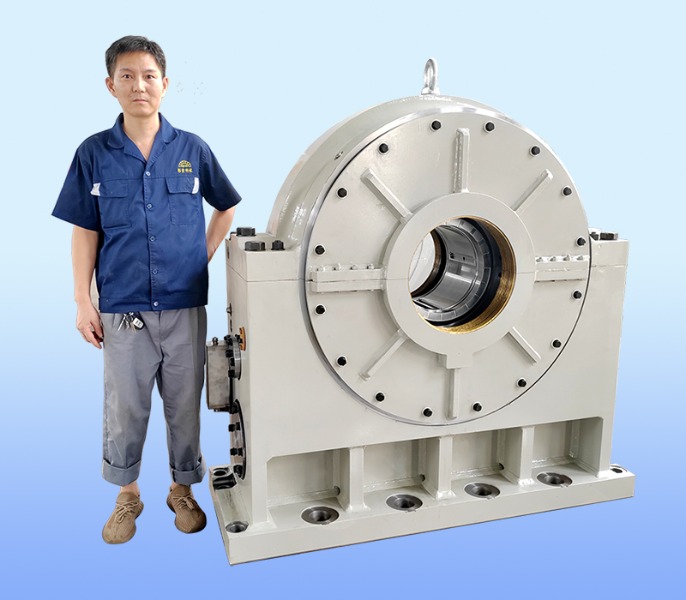

Presque tous les condenseurs synchrones horizontaux utilisent des paliers hydrodynamiques. L'arbre rotatif entraîne l'huile dans un coin convergent, générant un film de pression qui sépare le métal du métal. Cette conception tolère le poids élevé du rotor et la traction magnétique radiale qui écraserait un roulement.
Les paramètres clés incluent le diamètre du tourillon, le rapport longueur/diamètre, le jeu, la pression d'alimentation en huile et l'épaisseur du Babbitt. Un palier lisse de condenseur typique fonctionne avec une épaisseur de film mesurée en dizaines de micromètres. La perte de ce film, même pendant quelques secondes, produit un contact direct et endommage rapidement le revêtement.
Les condenseurs synchrones verticaux s'appuient sur un palier de butée pour supporter tout le poids du rotor ainsi que la traction magnétique vers le bas. Une butée à patins inclinables est standard car elle s'ajuste automatiquement à la charge et à la vitesse. La défaillance des paliers de butée est généralement catastrophique et immédiate.
Les spécifications critiques des butées comprennent le nombre de patins, la géométrie des patins, la charge spécifique en mégapascals, le débit d'huile et l'augmentation de la température à travers le patin. Une erreur de conception courante consiste à sous-dimensionner la butée pour l'attraction magnétique réelle, qui est la plus élevée à pleine excitation.
La tension de l'arbre constitue la différence déterminante entre les roulements de condenseur et les roulements de moteur ordinaires. Les circuits magnétiques asymétriques et l'excitation statique induisent une tension le long de l'arbre. Si cette tension se décharge à travers le roulement, elle pique le Babbitt et détruit localement le film d'huile.
Les mesures d'atténuation comprennent des boîtiers de roulement isolés, des brosses de mise à la terre d'arbre et des coussinets à revêtement céramique. La résistance d'isolation du boîtier de roulement doit être vérifiée lors de la mise en service et périodiquement par la suite.
Des roulements magnétiques actifs sont en cours de développement pour les applications de condenseurs car ils éliminent l'huile et l'usure. Cependant, ils nécessitent une puissance continue, un contrôle complexe et des roulements d'atterrissage de secours. Dans un avenir prévisible, le courant dominant reste un roulement fiable à film d'huile avec une isolation adéquate.
Le diagnostic commence par la signature de l'échec. Trois causes expliquent la plupart des échecs prématurés.
L'huile s'oxyde, absorbe l'humidité et collecte les particules. La viscosité dérive, le film s'amincit et Babbitt commence à se creuser. Dans un cas sur le terrain, un roulement de condenseur a présenté de graves cratérisations après seulement 400 heures de fonctionnement, car l'huile avait été contaminée par de l'eau pendant le stockage. Le roulement n'était pas usé. Il avait été attaqué chimiquement.
Les indicateurs de diagnostic incluent le changement de viscosité de l’huile, l’augmentation de l’indice d’acide, la teneur en eau supérieure à 200 ppm et la présence de particules de cuivre ou d’étain dans l’analyse de l’huile.
L'érosion électrique produit un motif distinctif : Babbitt givré, piqué ou marqué en arc, souvent concentré dans une zone circonférentielle. Le modèle de dommage peut être utilisé pour recalculer la gravité de la tension de l’arbre. Un roulement présentant plusieurs petits cratères subit des décharges récurrentes. Un roulement présentant une seule grande zone érodée suggère un courant d’arbre soutenu.
Le désalignement de l'accouplement, le pied mou et l'inadéquation de la croissance thermique redistribuent la charge sur la surface d'appui. Un bord du coussin supporte beaucoup plus de charge que prévu. Le film d'huile s'effondre localement, la température augmente et des fissures de fatigue de Babbitt apparaissent. Les spectres de vibration montrent des harmoniques synchrones élevées et parfois un tourbillon à demi-fréquence.
| Mode de défaillance | Signature principale | Délai typique jusqu'à l'échec |
|---|---|---|
| Dégradation du lubrifiant | Analyse d'huile, montée en température | Des jours ou des semaines |
| Érosion de tension d’arbre | Babbitt dénoyauté, lecture de la tension de l'arbre | Des heures à des jours |
| Désalignement | Harmoniques de vibration, écart de température des pads | Des semaines à des mois |
C'est là que l'ingénierie rencontre l'approvisionnement. L’objectif n’est pas le prix d’achat le plus bas. Il s'agit du coût de cycle de vie le plus bas.
Les roulements à revêtement Babbitt restent la valeur par défaut pour les applications de tourillon et de butée de condenseur. Ils intègrent les particules, se conforment à la géométrie de l'arbre et tolèrent un désalignement mineur. Leur faiblesse est une faible résistance à la fatigue à haute température.
Les matériaux alternatifs comprennent les alliages cuivre-plomb et les roulements à revêtement polymère. Le cuivre-plomb offre une plus grande résistance à la fatigue mais nécessite des tourillons d'arbre plus durs et une meilleure filtration. Les revêtements en polymère résistent à l'érosion électrique mais ont une capacité de charge inférieure. La sélection dépend de la charge, de la vitesse et du contrôle total de la tension de l'arbre.
Les sources d'approvisionnement mondiales comprennent des pôles de fabrication de roulements établis en Chine, en Inde et en Europe. Lors de l’évaluation des fournisseurs de roulements de condenseur synchrone, confirmez s’ils peuvent produire à partir de dessins ou exiger un échantillon. La production sur mesure est courante pour les roulements de condenseur car les tailles standardisées correspondent rarement.
| Type de roulement | Délai de livraison standard | Délai de livraison personnalisé | Référence MOQ |
|---|---|---|---|
| Roulement à billes Babbitt | 4 à 6 semaines | 8 à 12 semaines | 1 à 2 pièces |
| Palier de butée à patin inclinable | 6 à 8 semaines | 10 à 16 semaines | 1 pièce |
| Boîtier de roulement isolé | 8 à 10 semaines | 12 à 20 semaines | 1 pièce |
Un roulement qui coûte 30 % de moins mais qui tombe en panne deux ans plus tôt peut coûter dix fois son prix en perte de support réactif et de logistique d'urgence. Évaluez les fournisseurs sur la documentation, la traçabilité des matériaux, les rapports d’inspection dimensionnelle et l’expérience passée en matière de condenseurs.
La durée de vie des roulements est déterminée lors de la mise en service et préservée par un fonctionnement discipliné.
Surveillez la température du métal du roulement, la température de sortie d’huile et la vitesse de vibration. Une augmentation de 5 degrés Celsius au-dessus de la ligne de base à charge constante justifie une enquête. Une augmentation soudaine des vibrations synchrones indique une instabilité ou un désalignement du film.
Les condenseurs refroidis à l'hydrogène, à l'air et à l'eau imposent des exigences légèrement différentes en matière de roulements. Les unités refroidies à l'hydrogène exigent une étanchéité stricte à l'huile pour empêcher la pénétration de gaz. Les unités refroidies à l'eau peuvent être confrontées à une exposition plus élevée à l'humidité. Les unités refroidies par air sont plus tolérantes mais nécessitent néanmoins une viscosité d'huile adaptée aux conditions ambiantes. Stockez au moins un jeu complet de roulements à billes et un jeu de patins de butée par unité.
Les trois principales causes sont la dégradation du lubrifiant qui effondre le film hydrodynamique, la tension de l'arbre qui érode électriquement la garniture Babbitt et le désalignement qui surcharge une région du roulement. Les causes moins courantes incluent la contamination par des particules étrangères et un approvisionnement en pétrole inadéquat.
Il n'y a pas d'intervalle fixe. Le remplacement est basé sur la condition. Inspectez les roulements à chaque panne majeure. Remplacez-le lorsque Babbitt présente des piqûres, des fissures, une érosion ou lorsque le jeu dépasse la limite du fabricant. Avec un bon entretien de l’huile et un bon contrôle de la tension de l’arbre, les roulements peuvent durer dix ans ou plus.
Les roulements à billes personnalisés nécessitent généralement 8 à 12 semaines à compter de l'approbation du dessin. Les butées personnalisées nécessitent 10 à 16 semaines. Les logements isolés peuvent prendre de 12 à 20 semaines. Les tailles standards sont expédiées sous 4 à 8 semaines. Confirmez toujours le délai de livraison par écrit avant de passer une commande.
Mesurez la tension de l'arbre directement avec une brosse et un oscilloscope. Inspectez le Babbitt pour un aspect givré ou dénoyauté concentré dans une zone. Si la résistance d'isolation du boîtier de roulement est faible, le courant de l'arbre circule probablement à travers le roulement.
Les roulements de condenseur sont conçus pour une masse de rotor plus élevée, un fonctionnement continu à grande vitesse, une forte traction magnétique axiale et une isolation de la tension de l'arbre. Un roulement de moteur standard tombera en panne prématurément dans ce service.
Le coût du choix du mauvais roulement de condenseur synchrone n’est pas le prix du roulement. Il s’agit de la panne forcée, du fret aérien d’urgence, de la perte du soutien réactif et du risque pour la stabilité du réseau au moment précis où le système en a le plus besoin.
Si vous recherchez des roulements pour un condenseur refroidi à l'hydrogène, à l'air ou à l'eau, demandez une fiche technique et un devis par rapport au dessin de votre machine spécifique. Confirmez la qualité du matériau, la classe d'isolation, le rapport dimensionnel et le délai de livraison avant de vous engager.
