Les équipements rotatifs tels que les turbines, les compresseurs et les pompes dépendent fortement de la manière dont le rotor est supporté à l'intérieur du carter de la machine. Le type de roulement choisi affecte directement la stabilité du rotor, le comportement vibratoire et la vitesse maximale que la machine peut atteindre en toute sécurité. Deux grandes catégories dominent les machines tournantes industrielles : les roulements à géométrie fixe, où la surface d'appui est un arc rigide unique, et roulements à patins inclinables , où la surface portante est divisée en plusieurs patins mobiles indépendamment.
Cette distinction n’est pas un détail de conception mineur. Cela modifie le comportement du film d'huile sous charge, la façon dont le rotor réagit aux perturbations et le jeu que les ingénieurs doivent intégrer dans la conception pour éviter l'instabilité. Comprendre ces différences aide les ingénieurs à sélectionner le type de roulement correct lors de la spécification d'un nouvel équipement ou du dépannage de problèmes de vibrations récurrents.

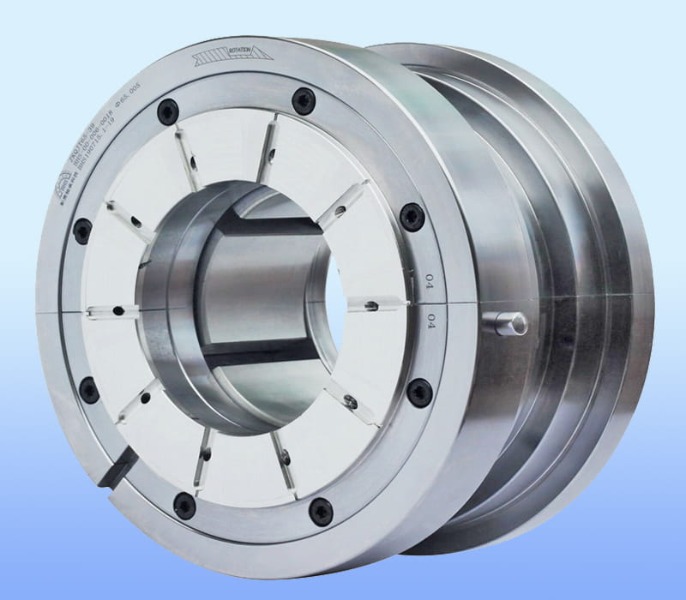

Un roulement à plaquettes inclinables remplace l'alésage continu unique d'un roulement fixe par un ensemble de plaquettes individuelles disposées autour de l'arbre. Chaque patin repose sur un point de pivotement et peut basculer légèrement en réponse aux forces générées par l'arbre en rotation. Cette action de pivotement permet à chaque patin de former son propre coin d'huile convergent, indépendant des autres.
La conception apparaît dans deux configurations principales en fonction de la direction de la charge supportée.
Supporte les charges radiales perpendiculaires à l’axe de l’arbre. Plusieurs coussinets entourent le manche, chacun générant un film hydrodynamique localisé qui réagit à la position du manche en temps réel.
Supporte les charges axiales le long de l’axe de l’arbre. Les patins sont disposés selon un motif circulaire face au collier de poussée, chacun s'inclinant pour maintenir une épaisseur de film d'huile optimale lorsque la charge et la vitesse changent.
Le principe de fonctionnement repose sur la lubrification hydrodynamique, le même phénomène physique qui régit tout roulement à film fluide. Lorsque l'arbre tourne, il entraîne l'huile dans un espace rétréci entre lui et la surface d'appui, générant une pression qui soulève et centre l'arbre sans contact métal sur métal.
Dans un roulement fixe, cette cale se forme le long d'un seul arc fixe, ce qui signifie que la répartition de la pression est entièrement dictée par la géométrie de l'alésage. Dans un palier lisse à patins inclinables, chaque patin ajuste son propre angle par rapport à la surface de l'arbre en fonction de la pression locale du film, de sorte que la forme du coin s'auto-optimise à chaque emplacement de patin et dans toutes les conditions de fonctionnement.
Étant donné que chaque patin réagit indépendamment, un roulement à patins inclinables se comporte effectivement comme plusieurs petits roulements travaillant ensemble, plutôt que comme une surface rigide continue.
Le diagramme ci-dessous illustre comment un roulement fixe forme une seule cale d'huile continue par rapport à la façon dont un roulement à plaquettes inclinables forme plusieurs cales indépendantes autour de l'arbre.
Les roulements fixes fonctionnent bien dans de nombreuses applications générales, mais à mesure que la vitesse du rotor augmente, ils deviennent sujets à un phénomène de vibration auto-excité communément appelé tourbillon d'huile et, à une gravité plus élevée, fouet d'huile. Cette instabilité se produit parce que le film d'huile dans un roulement fixe peut développer une rigidité croisée qui alimente en énergie le mouvement du rotor plutôt que de l'amortir.
Les roulements à patins inclinables éliminent en grande partie cet effet de couplage croisé. Étant donné que chaque patin est libre de pivoter, il ne peut pas transmettre une force tangentielle soutenue dans l'arbre comme le peut un alésage rigide. C’est la principale raison pour laquelle les paliers lisses à patins inclinables sont le choix par défaut pour les turbomachines à grande vitesse.
| Caractéristique | Roulement fixe | Roulement à patins inclinables |
|---|---|---|
| Stabilité du film d'huile à grande vitesse | Sujet au tourbillon d’huile au-dessus de certains seuils de vitesse | Intrinsèquement plus stable grâce à la réponse indépendante des pads |
| Rigidité couplée croisée | Présent et peut conduire à l’instabilité | Minime, car les plaquettes ne peuvent pas supporter un couplage tangentiel |
| Complexité mécanique | Simple, moins de pièces mobiles | Plus complexe, nécessite des pivots et des patins individuels |
| Capacité de charge par unité de surface | Modéré | Comparable ou supérieur, selon le nombre de tampons et la conception |
| Domaine d'application typique | Pompes et ventilateurs à usage général | Turbines, compresseurs, pompes à grande vitesse |
| Entretien et inspection | Plus simple à inspecter et à remplacer | Nécessite une attention particulière à l’usure du pivot et à l’alignement des plaquettes |
Les charges axiales dans les machines tournantes proviennent des différences de pression à travers les roues, des forces des engrenages hélicoïdaux ou du poids d'un rotor orienté verticalement. Une butée à patins inclinables répond à ces charges avec le même principe d'auto-alignement appliqué aux paliers lisses, mais orienté pour résister au mouvement le long de l'axe de l'arbre.
Chaque patin de poussée s'incline pour former un film convergent entre lui-même et le collier de poussée rotatif. Étant donné que les patins peuvent s'ajuster indépendamment, la répartition de la charge sur l'ensemble de l'anneau de patins a tendance à être plus uniforme que ce qu'une surface de poussée fixe peut réaliser, en particulier lorsque le collier n'est pas parfaitement perpendiculaire à l'arbre en raison de tolérances de fabrication ou de croissance thermique.
| Type d'équipement | Source de charge axiale typique |
|---|---|
| Compresseurs centrifuges | Différence de pression entre les étages de la roue |
| Turbines à vapeur et à gaz | Forces de réaction des pales et dilatation thermique |
| Pompes verticales | Poids de l'ensemble tournant plus poussée hydraulique |
| Réducteurs à engrenages hélicoïdaux | Composante axiale générée par l'angle des dents d'engrenage |
Les vibrations dans les équipements rotatifs proviennent souvent de l’interaction entre la dynamique du rotor et les propriétés de rigidité et d’amortissement des roulements. Un roulement à billes à patin inclinable réduit les vibrations grâce à plusieurs mécanismes interconnectés plutôt qu’à une seule fonctionnalité.
Étant donné que les patins répartissent la réponse de charge sur toute la circonférence plutôt que de concentrer les forces de réaction sur un seul arc, la rigidité globale et l'amortissement présentés au rotor deviennent plus uniformes dans toutes les directions. Cette uniformité est l'une des principales raisons pour lesquelles les amplitudes de vibration mesurées sur les machines équipées de roulements à patins inclinables ont tendance à rester plus plates sur une plage de vitesse plus large que sur les machines équipées de roulements fixes, où des pics d'amplitude peuvent apparaître brusquement à proximité de certaines vitesses critiques.
Les données de terrain collectées sur divers trains de compresseurs à grande vitesse ont montré que la conversion de roulements fixes en roulements à patins inclinables lors d'une refonte de la dynamique du rotor peut réduire considérablement l'amplitude des vibrations à la première vitesse critique, ce qui ramène souvent les lectures bien dans les critères d'acceptation standard là où la conception originale du roulement fixe avait des valeurs marginales ou défaillantes.
Oui. La capacité à grande vitesse est l’une des principales raisons pour lesquelles ce type de roulement existe. Le paramètre pertinent suivi par les ingénieurs est le produit de la vitesse de surface de l'arbre et du diamètre du roulement, souvent exprimé sous la forme d'une valeur DN. Les roulements fixes ont tendance à atteindre leur limite de stabilité à des valeurs DN inférieures, car la vitesse seuil de tourbillonnement est une fonction directe de la géométrie et du jeu du roulement.
Les roulements à patins inclinables poussent ce seuil beaucoup plus haut car le terme de rigidité à couplage croisé induisant un tourbillon est largement supprimé du système. C'est pourquoi les paliers lisses à patins inclinables sont un équipement standard dans des applications telles que les turbines à vapeur, les groupes électrogènes à turbine à gaz, les compresseurs centrifuges à grande vitesse et les pompes multicellulaires fonctionnant bien au-dessus des plages de vitesse où les roulements fixes restent stables.
Toutes les machines ne nécessitent pas un roulement à patins inclinables. La sélection doit être basée sur les conditions de fonctionnement plutôt que de supposer que la conception la plus complexe est toujours le meilleur choix.
La vitesse de fonctionnement reste bien inférieure au seuil de stabilité, la direction de la charge est constante et l'application tolère une maintenance plus simple avec moins de composants de précision.
La machine fonctionne à une vitesse relative élevée, subit une charge variable ou légère, ou a déjà montré une instabilité de vibration en corrélation avec une fréquence de tourbillon proche de la moitié de la vitesse de fonctionnement.
Lorsqu'une machine équipée de roulements à plaquettes inclinables développe des problèmes de vibration ou thermiques, la cause première est souvent liée à l'état des plaquettes, à l'alimentation en lubrification ou à l'alignement plutôt qu'à la conception fondamentale du roulement.
| Symptôme | Cause probable |
|---|---|
| Température élevée des roulements | Débit d’huile insuffisant ou viscosité du lubrifiant dégradée |
| Composant de vibration subsynchrone | Usure du pivot de la plaquette réduisant la réponse d'auto-alignement |
| Usure inégale des plaquettes | Désalignement de l’arbre ou répartition inégale de la charge |
| Augmentation soudaine des vibrations au démarrage | Film d'huile insuffisant lors d'un fonctionnement à basse vitesse |
La surveillance de routine de la température du métal des roulements et des spectres de vibrations reste le moyen le plus fiable de détecter l'usure des plaquettes avant qu'elle ne progresse vers une défaillance fonctionnelle.
Les roulements à patins inclinables sont des roulements hydrodynamiques constitués de plusieurs patins indépendants qui pivotent pour former des films d'huile auto-ajustables, utilisés pour supporter des charges radiales ou axiales dans les équipements rotatifs.
Chaque patin pivote en réponse à la pression locale du film d'huile, lui permettant de former un coin convergent optimal lorsque la vitesse de l'arbre et la charge changent, ce qui maintient l'arbre centré sans contact métal sur métal.
Ils éliminent en grande partie la rigidité croisée qui provoque le tourbillon d'huile et le fouettement d'huile dans les roulements fixes, permettant ainsi aux machines de fonctionner de manière stable à des vitesses beaucoup plus élevées.
En répartissant uniformément la réponse de la charge autour de l'arbre et en minimisant les forces de couplage transversal, ils produisent une rigidité et un amortissement plus uniformes, ce qui aplatit la réponse vibratoire sur toute la plage de vitesse de fonctionnement.
Oui, ils sont spécialement conçus pour les applications à grande vitesse et sont standard dans les turbines, les compresseurs et les pompes à grande vitesse où les roulements fixes deviendraient instables.
