Quels sont les problèmes courants liés aux roulements à patins inclinables de boîte de vitesses et comment peuvent-ils être évités ?

Roulements à patins basculants de boîte de vitesses jouent un rôle crucial dans divers systèmes mécaniques, en particulier dans les machines telles que les turbines, les compresseurs et autres équipements industriels. Leur capacité à soutenir et à stabiliser les arbres rotatifs de ces systèmes garantit un fonctionnement fluide et une longévité. Cependant, comme tous les composants mécaniques, les roulements à patins inclinables sont sujets à des problèmes d'usure et de performances qui peuvent entraîner un dysfonctionnement de l'équipement s'ils ne sont pas correctement résolus.

Introduction aux roulements à patins inclinables de boîte de vitesses

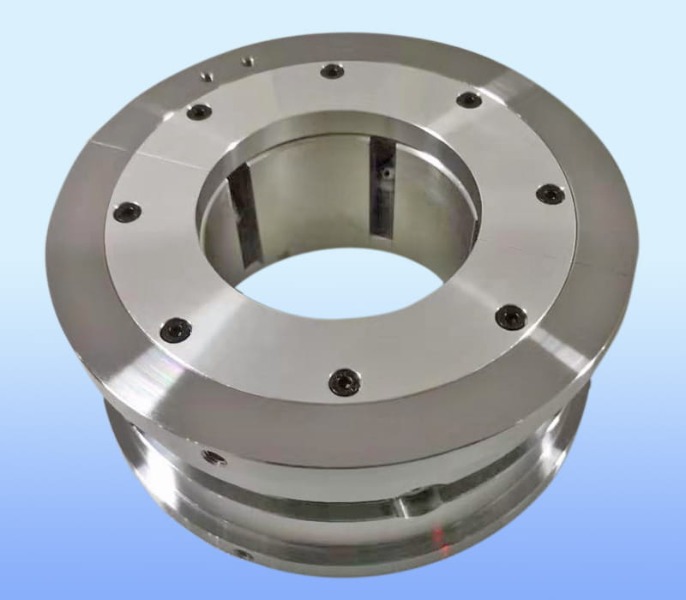

Les roulements à patins inclinables de boîte de vitesses sont conçus pour soutenir les arbres rotatifs des machines en fournissant une surface stable et à faible friction. Ces roulements sont constitués d'une série de patins individuels montés sur une surface d'appui. Chaque patin peut s'incliner légèrement en réponse aux forces et aux charges, ce qui permet de répartir la charge uniformément sur la surface d'appui. Cette conception permet une usure minimale et un fonctionnement efficace, ce qui rend les roulements à patins inclinables idéaux pour les applications dans les machines lourdes telles que les turbines, les compresseurs et les moteurs électriques.

Si les roulements à patins inclinables de boîte de vitesses sont généralement fiables, ils ne sont pas à l’abri de problèmes. Au fil du temps, même les roulements les mieux conçus peuvent subir une usure ou d'autres formes de dommages, ce qui peut entraîner une dégradation des performances et une panne de l'équipement.

Problèmes courants avec les roulements à patins inclinables de la boîte de vitesses

Usure

L’usure est peut-être le problème courant auquel sont confrontés les roulements à plaquettes inclinables des boîtes de vitesses. Un mouvement continu et des forces de charge peuvent entraîner une usure progressive des patins, affectant ainsi la capacité du roulement à fonctionner correctement. Ce type d'usure peut augmenter la friction, réduire l'efficacité et éventuellement conduire à une défaillance prématurée.

Causes :

• Vitesses de fonctionnement élevées
• Charge ou pression excessive
• Lubrification insuffisante

Prévention :

• Inspection et entretien réguliers
• Assurer une répartition appropriée de la charge
• Utilisation de roulements conçus pour l'application et les conditions de charge spécifiques

Contamination de la lubrification

La lubrification joue un rôle essentiel dans la réduction du frottement et dans la prévention de l’usure prématurée des roulements à patins basculants de la boîte de vitesses. Cependant, la contamination du lubrifiant par de la saleté, de la poussière ou des débris peut entraîner une défaillance. Les contaminants peuvent provoquer une usure abrasive des plaquettes et de l'arbre, augmentant la friction et accélérant l'usure.

Causes :

• Mauvaise étanchéité
• Des systèmes de filtration inadéquats
• Exposition à des environnements difficiles

Prévention :

• Vérifier et remplacer régulièrement les lubrifiants
• Installation de filtres et de joints de haute qualité
• Utilisation de lubrifiants adaptés à l'application spécifique

Désalignement

Un mauvais alignement de la boîte de vitesses ou de l'arbre supporté par les roulements à patins basculants peut entraîner une répartition inégale des charges. Ce désalignement peut entraîner une usure excessive sur certaines zones du roulement, réduisant ainsi sa durée de vie et ses performances. Dans les cas graves, un mauvais alignement peut entraîner une défaillance catastrophique du roulement ou même de l'arbre.

Causes :

• Mauvaise installation
• Changement de composants de machines au fil du temps
• Déformation structurelle ou vibration

Prévention :

• Assurer une installation et un alignement corrects lors de la configuration initiale
• Vérifier régulièrement l'alignement avec des instruments de précision
• Corriger immédiatement tout désalignement pour éviter d’autres dommages

Surchauffe

La surchauffe est un autre problème courant avec les roulements à plaquettes inclinables de la boîte de vitesses. Des températures de fonctionnement élevées peuvent provoquer la dégradation du lubrifiant et entraîner une dilatation thermique des matériaux du roulement, augmentant ainsi la friction et provoquant une usure supplémentaire. La surchauffe peut également affecter l’intégrité du roulement lui-même, le rendant plus susceptible de tomber en panne.

Causes :

• Refroidissement ou ventilation insuffisant
• Lubrification insuffisante
• Vitesses opérationnelles excessives

Prévention :

• Installer des systèmes de refroidissement appropriés pour réguler la température
• Surveillance de la température à l'aide de capteurs et d'alarmes
• Assurer une lubrification adéquate à tout moment

Charge excessive

Une charge excessive sur les roulements à plaquettes inclinables de la boîte de vitesses peut entraîner une déformation des plaquettes ou une usure accélérée. Les roulements sont conçus pour supporter des charges spécifiques, et le dépassement de ces limites peut entraîner des dommages permanents. Une surcharge peut également entraîner une augmentation de la friction, une génération de chaleur et, à terme, une défaillance des roulements.

Causes :

• Faire fonctionner des machines au-delà de leur capacité nominale
• Augmentations soudaines de charge ou de pression
• Longues périodes de surcharge

Prévention :

• Comprendre et respecter les spécifications de charge du fabricant
• Utilisation de dispositifs de protection contre les surcharges
• Surveiller régulièrement les conditions de charge pour éviter de dépasser les limites recommandées

Mesures préventives et solutions

Entretien régulier

Le moyen efficace de prévenir les problèmes liés aux roulements à patins inclinables de la boîte de vitesses consiste à effectuer un entretien régulier. Les contrôles et l'entretien de routine peuvent identifier les problèmes potentiels avant qu'ils ne dégénèrent en problèmes importants. Un nettoyage, une lubrification et une inspection réguliers des composants peuvent prolonger la durée de vie des roulements et améliorer leurs performances.

Surveillance des vibrations et de la température

La surveillance des vibrations est un élément essentiel pour garantir que les roulements à patins inclinables de la boîte de vitesses restent en bon état de fonctionnement. L'analyse des vibrations permet de détecter les premiers signes de déséquilibre, de désalignement ou d'usure. De même, la surveillance de la température peut fournir des alertes précoces en cas de problèmes de surchauffe.

Pratiques de lubrification correctes

Une lubrification adéquate est essentielle au fonctionnement efficace des roulements à patins inclinables de la boîte de vitesses. Utiliser le bon lubrifiant, maintenir des niveaux de lubrifiant appropriés et assurer des changements réguliers peuvent réduire considérablement le risque de contamination et d'usure.

Bon alignement

Assurer un alignement correct lors de l'installation et de la maintenance est essentiel pour éviter de nombreux problèmes associés aux roulements à patins inclinables de la boîte de vitesses. L'utilisation d'outils d'alignement et la vérification du positionnement de l'arbre peuvent aider à maintenir les performances des roulements.

Gestion des charges

Une bonne gestion de la charge est essentielle pour prévenir la défaillance des roulements. Il est essentiel de surveiller les niveaux de charge et d'ajuster les opérations pour éviter de surcharger la boîte de vitesses ou les roulements. L'utilisation de dispositifs de protection contre les surcharges peut également aider à gérer les surtensions inattendues de la charge.

Conclusion

Les roulements à patins basculants de boîte de vitesses sont des composants essentiels dans de nombreuses applications industrielles, mais comme toute pièce mécanique, ils sont sujets à des problèmes qui peuvent affecter leurs performances. En comprenant les problèmes courants, tels que l'usure, la contamination de la lubrification, le désalignement, la surchauffe et la charge excessive, les opérateurs peuvent prendre des mesures proactives pour éviter ces problèmes. Un entretien régulier, une lubrification appropriée, un alignement et une gestion de la charge sont des pratiques essentielles pour maintenir les roulements à plaquettes inclinables en état de fonctionnement.

FAQ

Q1 : Quelle est la durée de vie typique d’un roulement à patins inclinables de boîte de vitesses ?
La durée de vie d'un roulement à patins inclinables de boîte de vitesses dépend des conditions de fonctionnement, des pratiques de maintenance et de la qualité du roulement. Avec des soins appropriés, ils peuvent durer de nombreuses années.

Q2 : Comment puis-je savoir si le roulement à patins inclinables de ma boîte de vitesses est défectueux ?
Les signes courants de défaillance des roulements comprennent des vibrations accrues, des bruits inhabituels, une surchauffe et des modifications des performances opérationnelles. La surveillance des vibrations et de la température peut aider à détecter les problèmes précoces.

Q3 : Les roulements à patins inclinables de la boîte de vitesses peuvent-ils être réparés ou doivent-ils être remplacés ?
Dans de nombreux cas, les roulements à patins inclinables de la boîte de vitesses peuvent être réparés, surtout si le problème est détecté tôt. Toutefois, si les dégâts sont importants, un remplacement peut être nécessaire.

Q4 : Quelles sont les pratiques d’entretien des roulements à patins inclinables de la boîte de vitesses ?
Les meilleures pratiques incluent une lubrification régulière, la surveillance des contaminants, la garantie d'un alignement correct et la réalisation d'inspections de routine pour détecter l'usure ou les dommages.

Q5 : La surchauffe des roulements à patins inclinables de la boîte de vitesses peut-elle être évitée ?
Oui, la surchauffe peut être évitée en assurant un refroidissement adéquat, une lubrification régulière et en utilisant le roulement dans les conditions de fonctionnement spécifiées.
