Signes de dommages dans les roulements à patins inclinables que vous ne devez pas ignorer

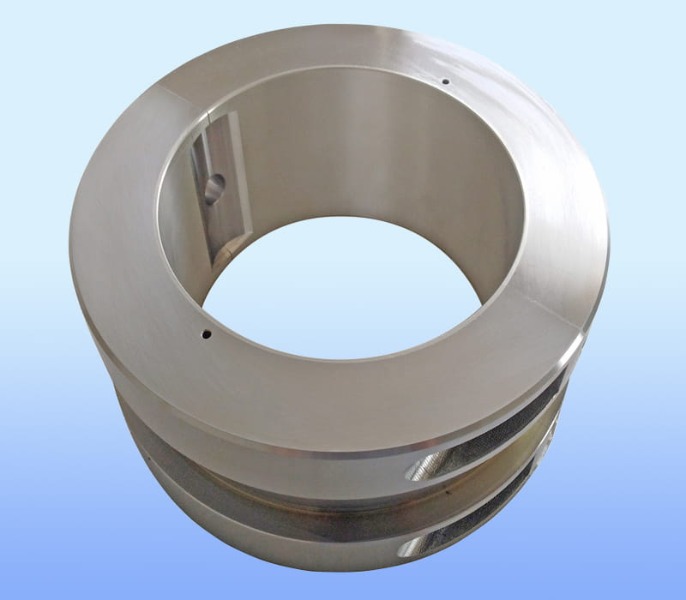

Roulements à patins inclinables sont des composants essentiels dans les machines tournantes à grande vitesse telles que les turbines à vapeur, les compresseurs à gaz et les gros moteurs électriques. Leur capacité à fournir des performances dynamiques de rotor stables et à s'adapter au désalignement les rend indispensables dans l'industrie moderne. Cependant, comme tout composant de précision, les roulements à patins inclinables sont susceptibles de s’endommager avec le temps. Ignorer les signes avant-coureurs peut entraîner une panne catastrophique de l'équipement, des temps d'arrêt imprévus et des réparations coûteuses.

Comprendre le principe de fonctionnement

Avant d’identifier les modes d’endommagement, il est utile de rappeler le fonctionnement des roulements à patins basculants. Chaque patin pivote indépendamment, permettant la formation d'un coin hydrodynamique quelle que soit la direction de la charge ou la vitesse de l'arbre. Cette conception minimise la rigidité du couplage croisé et élimine pratiquement l'instabilité du tourbillon d'huile. Cependant, la complexité même qui leur confère des performances introduit également de multiples mécanismes de défaillance. Il est essentiel de reconnaître la distinction entre les modèles d’usure normale et les dommages critiques.

Signes visuels et physiques d'usure

La méthode de diagnostic accessible reste l’inspection visuelle lors de la maintenance programmée. Lors de l’examen des roulements à patins inclinables, plusieurs signes physiques nécessitent une attention immédiate.

Anomalies de surface des tampons

La couche de régule (métal blanc) sur la surface du coussin constitue la ligne de défense. L’une des anomalies suivantes indique des dommages progressifs :

Parmi ceux-ci, les fissures et les bavures sont particulièrement dangereuses car elles se propagent rapidement en fonctionnement continu. Un seul tampon présentant de graves maculages peut transférer des débris aux tampons adjacents, provoquant une défaillance en cascade.

Dommages au pivot et au support

Les roulements à patins inclinables reposent sur un mouvement de pivotement libre. Si le pivot (de type rotule ou cylindrique) présente un aplatissement, un effet Brinell ou une corrosion, la plaquette ne peut pas s'aligner correctement. Un patin coincé perd son avantage hydrodynamique, provoquant une répartition inégale de la charge et une surchauffe localisée. Inspectez les points pivots pour :

• Marques d'indentation dues à des impacts répétés
• Perte de courbure originale
• Décoloration due au chauffage par friction
• Tout signe de corrosion de contact (poudre brun rougeâtre)

Signes thermiques détectés pendant le fonctionnement

De nombreux mécanismes d’endommagement des roulements à patins basculants proviennent d’anomalies thermiques. Les systèmes modernes de surveillance de l’état peuvent détecter ces signes avant que des dommages visibles ne surviennent.

Diffusion inhabituelle de la température des tampons

Dans un roulement sain, toutes les plaquettes fonctionnent dans une plage de température étroite sous une charge constante. Un seul tampon affichant une température de 5 à 8 °C supérieure à celle de ses voisins suggère soit une surcharge localisée, soit un essuyage en développement. À l’inverse, un coussin plus froid que d’autres pourrait être déchargé en raison d’un mauvais alignement ou d’un blocage du pivot. Enregistrez les tendances de température plutôt que les valeurs absolues : une augmentation progressive d’un tampon au fil des semaines précède souvent une défaillance.

Fluctuations rapides de température

Si les températures des plaquettes oscillent de plus de ± 3 °C en quelques minutes sans changement de charge, vous pouvez suspecter une instabilité du film d'huile ou un flottement naissant des plaquettes. Ceci est particulièrement fréquent dans les roulements à plaquettes inclinables légèrement chargés, où les plaquettes peuvent « vibrer » contre le pivot. Si rien n’est fait, cela entraîne une usure par frottement sur le pivot et une éventuelle perte de position du patin.

Cartographie thermique du boîtier de roulement

L'utilisation de l'imagerie thermique sur les boîtiers de roulements peut révéler des points chauds. Bien qu'une certaine génération de chaleur soit normale, une zone chaude localisée alignée avec une plaquette indique une friction excessive sur cette plaquette. Comparez les modèles thermiques sur des roulements identiques : le chauffage asymétrique est un signal d'alarme fiable.

Signatures vibratoires des dommages causés aux roulements à patins inclinables

L’analyse des vibrations est sans doute l’outil puissant permettant de détecter précocement les dommages sur les roulements à plaquettes basculantes sans interrompre la production. Des modèles de fréquence spécifiques correspondent à des modes de défaillance distincts.

Activité sous-synchrone

L’un des principaux avantages des roulements à patins basculants est leur résistance au tourbillon d’huile. Si vous observez une forte composante de vibration à une vitesse de fonctionnement de 0,4 à 0,48 ×, il ne s'agit pas d'un tourbillon d'huile classique mais pourrait indiquer :

• Flottement des plaquettes dû à une précharge insuffisante
• Ajustement de pivot lâche permettant le saut du pad
• Problèmes de jeu du boîtier de roulement

Une vibration subsynchrone persistante supérieure à une vitesse maximale de 0,1 pouce/seconde justifie une inspection. Ne le considérez pas comme « normal » pour ce type de roulement : les roulements à patins inclinables sains fonctionnent avec une très faible énergie sous-synchrone.

Pics synchrones et harmoniques

Une vibration de vitesse de fonctionnement croissante de 1 × peut résulter de dommages à la surface des plaquettes qui créent un point élevé localisé. Par exemple, une petite fissure de recouvrement en régule peut provoquer un frottement une fois par tour à chaque fois que l'arbre passe ce tampon. De même, des harmoniques 2× ou 3× apparaissent lorsque le film d'huile devient non linéaire en raison de l'usure des plaquettes ou de l'endommagement du pivot.

Éclatement à haute fréquence

Des explosions de vibrations aléatoires à haute fréquence (souvent supérieures à 1 000 Hz) suggèrent un contact métal sur métal intermittent. Ceci est courant dans les roulements à plaquettes inclinables présentant une perte de régule importante là où le support en acier entre en contact avec l'arbre. De tels signaux sont souvent manqués si le système de vibration est réglé uniquement sur une tendance d'amplitude globale.

Résultats de l'analyse des lubrifiants

L’analyse de l’huile fournit des preuves indirectes mais puissantes de l’usure interne. Ne limitez pas les tests au nombre de particules : ciblez des indicateurs spécifiques pour les roulements à plaquettes inclinables.

Particules de Babbitt

L'étain, le cuivre et l'antimoine sont les principaux éléments du régule à base d'étain. Une augmentation soudaine de ces métaux, notamment dans les particules supérieures à 10 microns, indique une usure active des plaquettes. Comparez avec les valeurs de référence ; tout doublement au-delà de 100 heures de fonctionnement est significatif. Notez que les particules de régule sont molles et apparaissent souvent sous la forme de flocons plats et argentés au microscope.

Oxydation et Vernis

La dégradation du lubrifiant liée à la chaleur produit du vernis et des boues. Les roulements à plaquettes inclinables avec un débit insuffisant ou un jeu excessif des plaquettes génèrent des points chauds localisés qui oxydent l'huile à proximité. Des valeurs colorimétriques élevées des patchs membranaires (MPC) (> 20) ou la présence de dépôts bruns sur des surfaces plus froides suggèrent une détresse thermique avancée. Le vernis peut également faire coller les tampons, créant une boucle de rétroaction accélérant les dommages.

Contamination de l'eau et des particules

Une eau supérieure à 500 ppm réduit considérablement la capacité de charge du film d’huile, accélérant ainsi la fatigue du régule. Pendant ce temps, des particules dures (silice provenant des joints, fer provenant d’autres composants) s’incrustent dans la surface du patin, créant des saillies contre-productives qui abrasent l’arbre. La ferrographie de routine permet de distinguer l'usure par coupe (particules à arêtes vives) et l'usure par glissement (particules arrondies).

Modifications des paramètres opérationnels signalant des dommages

Parfois, les dommages causés aux roulements à patins basculants se révèlent par des changements de comportement de la machine plutôt que par des mesures directes.

Couple de démarrage accru

Si la machine nécessite un couple supérieur à la normale lors du démarrage ou de la décélération, suspectez une interférence des plaquettes. Un coussinet gonflé (en raison du fluage du régule) ou un pivot grippé peuvent créer une traînée. Comparez le courant de démarrage ou le couple actuel avec les données historiques : une augmentation de 15 % est un seuil réaliste pour l'enquête.

Température de sortie d'huile modifiée

Sous une charge et une vitesse constantes, un roulement sain maintient une température de sortie d'huile constante. Une augmentation progressive de 3 à 5 °C sans changement de la température ambiante ou de la charge suggère une augmentation de la friction à l'intérieur du roulement. Ceci est particulièrement notable dans les roulements à plaquettes inclinables avec une zone de régule perdue, car les plaquettes restantes supportent plus de charge.

Modèles de bruit inhabituels

Les opérateurs expérimentés peuvent détecter les dommages grâce au son. Des clics ou des tapotements à la fréquence de rotation de l'arbre indiquent un patin qui est desserré sur son pivot. Un bruit de grattage ou de frottement lors d'un roulement lent (virage) indique un contact direct métal sur métal. Les microphones à ultrasons peuvent étendre l’audition humaine pour détecter les frottements à haute fréquence qui précèdent de plusieurs semaines les bruits audibles.

Résumé des indicateurs de dommages critiques

Pour une référence rapide, le tableau suivant regroupe les signes urgents qui nécessitent un arrêt immédiat et une inspection des roulements à patins basculants.

Mesures proactives pour prévenir les pannes catastrophiques

S'il est crucial de reconnaître les signes de dommages, les prévenir prolonge la durée de vie des roulements. Mettez en œuvre les pratiques suivantes pour les roulements à patins inclinables :

• Maintenir la propreté de l’huile selon ISO 16/13/10 ou mieux.
• Vérifiez la précharge et le jeu des plaquettes lors de chaque révision.
• Utilisez l’imagerie thermique tous les trimestres pour établir des modèles de référence.
• Données de tendance sur les vibrations hebdomadaires plutôt que mensuelles.
• Ne dépassez jamais la charge nominale spécifique du roulement, en particulier pendant les opérations transitoires.

Conclusion

Les roulements à patins inclinables sont très fiables lorsqu'ils sont maintenus dans les paramètres de conception, mais ils ne sont pas à l'abri des dommages. Les signes évoqués (marques d'usure visuelles, anomalies thermiques, modèles de vibrations, changements de lubrifiant et changements opérationnels) forment un cadre de diagnostic complet. Ignorer un seul indicateur entraîne une détérioration progressive. À l’inverse, une reconnaissance rapide permet une intervention ciblée, économisant des semaines de temps d’arrêt et évitant des dommages catastrophiques au rotor. Pour toute installation exploitant des turbomachines à grande vitesse, la formation du personnel à reconnaître ces premiers signes de dommages dans les roulements à patins basculants n'est pas facultative : c'est essentiel pour l'excellence opérationnelle.
