Pourquoi la sélection des roulements est-elle essentielle dans les compresseurs ?

Dans le domaine des machines rotatives, peu de composants assument autant de responsabilités, littéralement et fonctionnellement, que le roulement. Lorsque la discussion se limite aux compresseurs, l’importance de cette partie apparemment petite se multiplie de façon exponentielle. Un compresseur transforme l'énergie mécanique en énergie fluide, souvent sous haute pression, températures élevées et cycles de service soutenus. Au cœur de ce processus se trouve le roulement de compresseur , un élément de précision qui dicte non seulement la liberté de rotation mais également l'alignement, le contrôle des vibrations et la durée de vie en fatigue. Choisir le mauvais roulement n’entraîne pas seulement une usure prématurée ; cela risque une panne catastrophique, des temps d’arrêt imprévus et des risques pour la sécurité. Ainsi, comprendre pourquoi le choix des roulements est essentiel dans les compresseurs n’est pas une subtilité technique, mais une nécessité opérationnelle.

Le rôle fondamental des roulements dans les compresseurs

Avant d’analyser les critères de sélection, il faut comprendre ce qu’un roulement accomplit à l’intérieur d’un compresseur. Dans sa forme la plus simple, un roulement supporte un arbre rotatif tout en minimisant la friction. Cependant, au sein d’un compresseur, les exigences s’intensifient. L'arbre porte des roues, des rotors ou des éléments à volutes qui compriment le gaz ou la vapeur. Ces composants génèrent des forces radiales et axiales, parfois simultanément. Un roulement de compresseur doit donc gérer :

• Charges radiales (perpendiculaire à l'axe de l'arbre)
• Charges de poussée (parallèle à l'axe de l'arbre)
• Désalignement de la dilatation thermique ou des tolérances de fabrication
• Vitesses de rotation élevées (de centaines à dizaines de milliers de RPM)
• Conditions de lubrification variables (à bain d'huile, sans huile ou lubrifié par réfrigérant)

Sans roulement correctement sélectionné, la friction augmente, la chaleur s'accumule et les jeux se déplacent. Dans les compresseurs sans huile, le défi s'amplifie car les roulements doivent fonctionner sans films lubrifiants traditionnels. Dans les compresseurs frigorifiques, la compatibilité chimique avec les réfrigérants et les huiles devient primordiale. Par conséquent, le choix d’un roulement de compresseur influence directement l’efficacité énergétique, les niveaux sonores, la signature vibratoire et les intervalles de révision.

Conséquences clés d'une mauvaise sélection de roulements

Lorsque les ingénieurs négligent les nuances de sélection des roulements, plusieurs modes de défaillance apparaissent. Chacune entraîne des sanctions opérationnelles et financières distinctes.

Au-delà de ces échecs discrets, une mauvaise sélection dégrade l’efficacité volumétrique. Lorsqu'un roulement permet un faux-rond radial excessif, l'espace de compression s'élargit, permettant une fuite de gaz interne. Un compresseur qui, une fois délivré un débit nominal, peut perdre silencieusement 5 à 15 % de sa capacité, masquée par d'autres variables de maintenance. De même, un jeu axial au-delà des spécifications modifie la position du rotor par rapport aux volutes fixes ou aux plaques d'extrémité, modifiant ainsi le taux de compression de manière dynamique. Ces subtiles pertes de performances s’accumulent en un gaspillage d’énergie important au fil des mois.

Les caractéristiques de charge définissent l'architecture des roulements

Chaque compresseur fonctionne sous un profil de charge spécifique. Les compresseurs alternatifs produisent des charges très pulsées car chaque course du piston crée une variation de couple. Les compresseurs à spirale et à vis fournissent des charges plus douces, mais toujours variables de manière cyclique, grâce aux chambres de compression intermittentes. Les compresseurs centrifuges, en revanche, imposent des charges radiales constantes à grande vitesse, mais également une poussée importante due aux différences de pression à travers les roues.

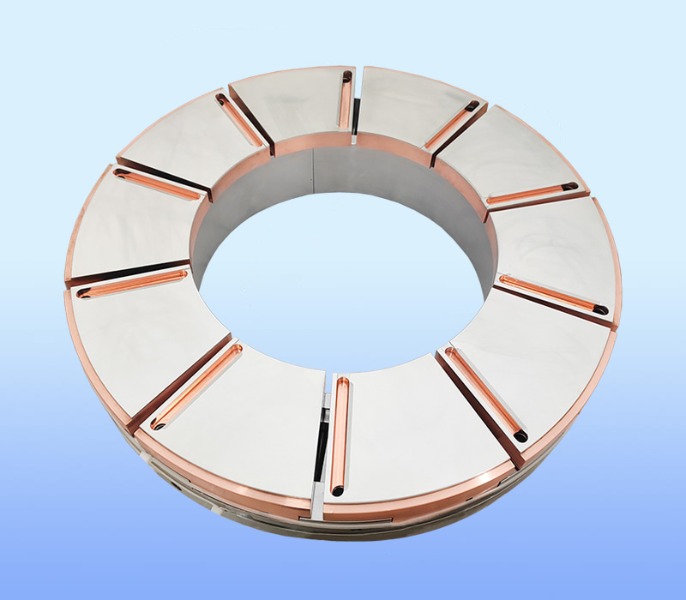

Pour les applications alternatives, le roulement du compresseur doit tolérer les charges de choc. Des roulements à rouleaux avec des éléments roulants plus épais ou des nuances d'acier spécialisées deviennent nécessaires. Dans les compresseurs à vis, les rotors appariés génèrent des forces radiales et axiales ; ainsi, les roulements à billes à contact oblique ou les roulements à rouleaux coniques sont courants. Les machines centrifuges utilisent souvent des paliers lisses à patins inclinables pour le support radial et des butées à double effet pour le contrôle axial. La sélection d'un type de roulement qui ne correspond pas à la nature de la charge (par exemple, l'utilisation de roulements à billes à gorges profondes dans un environnement à chocs élevés) accélérera l'enfoncement et le micro-écaillage des chemins de roulement.

Contraintes de vitesse et de température

La vitesse n’est pas seulement une question de régime. Il s’agit du facteur de vitesse limite du roulement, qui dépend de la viscosité du lubrifiant, de la conception de la cage et de la capacité de dissipation thermique. Les compresseurs à grande vitesse, tels que ceux utilisés dans les unités turbodétendeur-compresseur, nécessitent des roulements de précision avec des cages légères (résine phénolique, PEEK ou laiton). Les cages en acier embouti standard peuvent se déformer sous l'effet de la force centrifuge, provoquant une instabilité de la cage et une inclinaison ultérieure des rouleaux.

La température impose un autre filtre. La compression chauffe le gaz ; la chaleur migre vers les arbres et les roulements. Un roulement de compresseur fonctionnant à 120°C en continu nécessite un jeu interne différent (C3 ou C4) qu'un roulement fonctionnant à 70°C. Ignorer la dilatation thermique risque de gripper les roulements lorsque l'arbre se dilate plus que le boîtier. À l’inverse, un jeu surdimensionné dans un compresseur fonctionnant à froid entraîne des vibrations excessives et une mauvaise répartition de la charge. De plus, les températures élevées dégradent les graisses standards et réduisent l’épaisseur du film d’huile. Pour les compresseurs utilisant des réfrigérants à base d'hydrocarbures, les matériaux des roulements doivent résister aux attaques chimiques des sous-produits acides générés lors d'un fonctionnement à haute température.

Stratégie de lubrification et compatibilité des roulements

La lubrification est l’élément vital de tout roulement ou roulement coulissant. Dans les compresseurs, le lubrifiant remplit un double rôle : refroidissement et étanchéité. Les compresseurs à vis inondés d'huile font circuler de grands volumes d'huile qui évacuent la chaleur de compression et scellent les jeux du rotor. L'huile lubrifie également le roulement du compresseur. Cependant, la même huile peut contenir des débris particulaires provenant du contact du rotor ou d’une panne due au vieillissement. Les roulements dans ces environnements nécessitent une tolérance accrue aux débris, d'où une géométrie interne modifiée ou des chemins de roulement durcis.

Les compresseurs sans huile éliminent l'huile de la chambre de compression mais nécessitent néanmoins une lubrification des roulements. Souvent, les roulements lubrifiés à la graisse sont séparés de la zone de compression via des joints ou des accouplements magnétiques. Ici, la sélection des roulements du compresseur doit tenir compte des intervalles de regraissage, de la durée de vie de la graisse à la température de fonctionnement et de la résistance à la pénétration des gaz de procédé en cas de dégradation des joints. Pour les compresseurs frigorifiques, le lubrifiant des roulements est un mélange de réfrigérant et d’huile. Les mélanges à faible viscosité nécessitent des roulements avec des finitions de surface ou des revêtements spéciaux (par exemple, DLC ou phosphate) pour empêcher le contact métal sur métal lors du démarrage ou dans des conditions transitoires.

Le tableau ci-dessous résume les considérations de sélection basées sur la lubrification :

Le coût de l’ignorance des calculs de durée de vie des roulements

Les fabricants de roulements fournissent des calculs de durée de vie standardisés (L10, L10h) basés sur la charge dynamique et la charge équivalente. Cependant, de nombreuses pannes de compresseurs résultent de l'application de ces valeurs nominales sans ajustement du système. Un roulement de compresseur peut subir des charges variables en raison de fluctuations de la pression d'aspiration, de pulsations de refoulement ou de coups de liquide occasionnels. L’application directe des formules de durée de vie en régime permanent sous-estime la fatigue réelle. De plus, les calculs de durée de vie supposent une lubrification et un alignement propres, conditions rarement maintenues dans les opérations sur le terrain.

Une sélection intelligente intègre des facteurs de sécurité : 2x à 3x la durée de vie requise pour les compresseurs critiques, en particulier dans les industries de procédés continus (raffinage, usines chimiques, transport de gaz). De plus, des ajustements de durée de vie en cas de contamination (en utilisant les facteurs de modification de durée de vie a2 et a3 selon la norme ISO 281) sont essentiels. La sélection d'un roulement uniquement en fonction de sa charge de base, sans tenir compte du rapport de viscosité de fonctionnement (κ) et du niveau de contamination (ηc), entraîne une défaillance prématurée que les techniciens diagnostiquent souvent à tort comme un problème de qualité de l'huile.

Vibrations, bruit et stabilité du système

Les roulements influencent l’acoustique du compresseur et la stabilité mécanique. Un jeu interne lâche permet à l'arbre de tourner dans le jeu du roulement, générant ainsi des vibrations subsynchrones. Dans les compresseurs centrifuges à grande vitesse, ce mouvement orbital peut déclencher une instabilité dynamique du rotor, provoquant un tourbillon ou un fouet induit par le fluide. Ces phénomènes endommagent simultanément les joints, les roues et les roulements. À l’inverse, une précharge excessive dans les roulements à contact oblique augmente la rigidité mais réduit l’amortissement, transmettant davantage de vibrations à haute fréquence au boîtier et à la tuyauterie connectée.

Pour les compresseurs alternatifs, le roulement du compresseur doit gérer des charges alternées sans jeu radial excessif, sinon les charges latérales du piston induisent une usure du cylindre. Les entraînements à vitesse variable (VSD) compliquent encore les choses. Les roulements doivent fonctionner sur une plage de vitesses, en évitant les fréquences naturelles du système arbre-palier. Un roulement qui fonctionne silencieusement à 1 500 tr/min peut résonner à 2 400 tr/min, accélérant ainsi l'usure de la cage. Par conséquent, la sélection implique non seulement des charges nominales statiques, mais également une analyse des valeurs propres du système rotor-palier assemblé.

Stratégie de maintenance et accessibilité

Aucun roulement ne dure éternellement. Mais la sélection dicte comment et quand le remplacement a lieu. Certaines conceptions de compresseurs placent les roulements dans des boîtiers divisés, permettant une inspection sans démontage majeur. D'autres, en particulier les compresseurs à engrenages intégrés, nécessitent un démontage complet pour remplacer un seul roulement de compresseur. Dans de tels cas, la sélection de roulements ayant une longévité prouvée (par exemple, des roulements à billes hybrides en céramique) peut justifier un coût initial plus élevé en raison des temps d'arrêt évités.

Les méthodes de maintenance prédictive (analyse des vibrations, surveillance des débris d'huile, thermographie) dépendent toutes des modes de défaillance des roulements. La sélection de roulements dont la progression de la défaillance est connue (par exemple, écaillage progressif ou rupture soudaine de la cage) permet aux opérateurs de planifier les interventions. Les modes de défaillance catastrophiques sont inacceptables dans les compresseurs servant de l'air pharmaceutique stérile ou des systèmes d'air d'instrumentation de raffinerie, où un arrêt soudain met en danger la production ou la sécurité. Ainsi, la sélection des roulements inclut la sélection des caractéristiques du mode de défaillance, et pas seulement des capacités de charge et de vitesse.

Conclusion : la sélection comme décision stratégique

Le choix des roulements dans les compresseurs ne peut pas être une réflexion après coup. Il s'agit d'une décision stratégique qui affecte la consommation d'énergie, la fiabilité, la fréquence de maintenance et le coût total de possession. Le roulement du compresseur se situe à l’intersection des charges mécaniques, des conditions thermiques, de la chimie de lubrification et de la dynamique opérationnelle. Une inadéquation dans l’un des paramètres dégrade les performances ; inadéquations dans deux ou plusieurs échecs de garantie.

Les ingénieurs et les professionnels de la maintenance doivent aller au-delà des catalogues génériques de roulements. Ils doivent analyser les spectres de charge, les transitoires thermiques, les sources de contamination et les contraintes d'accès. Ils doivent calculer non seulement la durée de vie L10, mais également la durée de vie du lubrifiant, l'ajustement de la contamination et les seuils de vibration. Lorsqu'il est effectué correctement, le roulement choisi fonctionne de manière silencieuse, efficace et prévisible pendant des années. Lorsqu'il est mal fait, le roulement devient le maillon le plus faible et les compresseurs ne peuvent tout simplement pas se permettre des maillons faibles.
