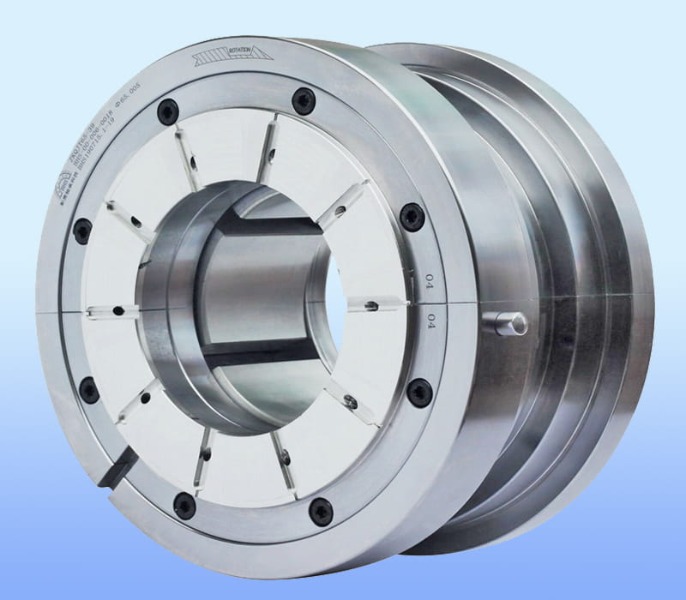

Pourquoi le contrôle des vibrations est-il important pour les roulements de boîtes de vitesses de haute précision ?

Le contrôle des vibrations détermine directement la durée de vie des roulements et la précision de la boîte de vitesses

Pour une haute précision roulements de boîte de vitesses , un contrôle efficace des vibrations n’est pas une option mais une nécessité. Des vibrations excessives réduisent la durée de vie des roulements jusqu'à 40 % et provoquent directement des erreurs de positionnement dépassant 0,01 mm dans les systèmes de mouvement de précision. Sans un amortissement rigoureux des vibrations, même les tolérances de fabrication de l’ordre du nanomètre deviennent inutiles après quelques mois de fonctionnement.

Comment les vibrations dégradent les roulements de boîte de vitesses de haute précision

Les vibrations provoquent trois principaux mécanismes de défaillance des roulements de boîtes de vitesses : le faux effet Brinell, la corrosion de contact et l'écaillage par fatigue. Chaque mécanisme érode directement la précision de position et la cohérence du couple.

Un faux effet Brinell se produit à des amplitudes de vibration aussi faibles que 0,5 µm , créant des méplats d'usure qui augmentent la variation du couple de rotation de 15 à 25 %. Pour les applications de précision telles que les articulations robotiques ou les tables rotatives CNC, cela se traduit par un jeu inacceptable.

Exemple de cas : dans une boîte de vitesses de broche d'usinage à grande vitesse, la réduction des vibrations du boîtier de roulement de 2,8 mm/s à 0,9 mm/s a augmenté la période de rétention de précision du roulement de 800 heures à plus de 3 500 heures.

Sources de vibrations critiques dans les systèmes de roulements de boîtes de vitesses

L’identification et la quantification des sources de vibrations constituent l’étape concrète de toute conception de boîte de vitesses de précision. Le tableau ci-dessous classe les sources courantes par plage de fréquences et gravité.

• Erreurs d'engrènement (source dominante) – représente 55 à 70 % de l’énergie vibratoire totale du roulement aux fréquences de passage des dents (500 Hz – 5 kHz typique).
• Ondulation du chemin de roulement – génère des vibrations aux fréquences de passage de balle ; les amplitudes d'ondulation supérieures à 0,2 µm provoquent une ondulation de couple détectable dans les boîtes de vitesses de précision.
• Déséquilibre et désalignement de l’arbre – produit une vibration à fréquence de rotation 1X ; même un balourd résiduel de 0,5 gramme-mm augmente les charges dynamiques des roulements de 18 %.
• Résonance du logement – amplifie les vibrations des roulements par des facteurs de 3 à 10 si les fréquences naturelles coïncident avec les harmoniques de l'engrenage.

Conseils pratiques : mesurez la vitesse de vibration (mm/s RMS) aux emplacements des logements de roulements. Pour les réducteurs de haute précision, les valeurs cibles doivent être inférieures à 1,0 mm/s pour les fréquences de 10 à 1 000 Hz et inférieures à 0,5 mm/s au-dessus de 1 kHz.

Avantages quantitatifs du contrôle optimisé des vibrations

La mise en œuvre de stratégies ciblées de contrôle des vibrations permet d’obtenir des améliorations mesurables des performances des roulements de boîte de vitesses. Les données suivantes sont issues d'essais contrôlés sur des réducteurs planétaires de précision (classe de jeu P0).

• Amélioration de la précision du positionnement : La réduction des vibrations de 2,5 mm/s à 0,8 mm/s diminue l'erreur de transmission angulaire de 0,8 arcmin à 0,2 arcmin.
• Extension de durée de vie du roulement L10 : Chaque réduction de 50 % de l'amplitude des vibrations augmente la durée de vie calculée en fatigue de 200 % (relation exponentielle).
• Réduction du bruit : Le contrôle des vibrations des chemins de roulement en dessous de 0,3 mm/s réduit le bruit audible de la boîte de vitesses de 8 à 12 dB(A), ce qui est essentiel pour l'automatisation médicale ou de laboratoire.
• Stabilité thermique : Des vibrations plus faibles réduisent la chaleur induite par la friction ; la température du roulement chute de 6 à 10 °C à 10 000 tr/min, empêchant ainsi la dégradation du lubrifiant.

Méthodes pratiques de contrôle des vibrations dans les roulements de boîtes de vitesses de haute précision

1. Sélection des roulements et optimisation de la précharge

Choisissez des roulements à billes à contact oblique de grade P4 (ABEC-7) ou supérieur pour les boîtes de vitesses de précision. Les roulements P4 limitent l'ondulation du chemin de roulement à moins de 0,13 µm, réduisant directement les vibrations à haute fréquence. Appliquez une légère précharge (2 à 5 % de la charge dynamique) pour éliminer le jeu interne sans générer de chaleur excessive. La précharge réduit la vitesse de vibration du roulement de 30 à 45 % par rapport à l'opération de dégagement.

2. Tolérances d'ajustement du boîtier et de l'arbre

Utilisez des ajustements serrés (j5 à k6 pour les arbres, P7 pour les boîtiers) dans les applications de précision. Un ajustement lâche d'un jeu de 5 µm augmente les vibrations du roulement de 120 % en raison de la déformation du chemin de roulement sous charge. Pour les roulements en acier dans des boîtiers en aluminium, conçus pour la dilatation thermique – une tolérance d'ajustement de 10 à 15 µm à 20 °C maintient un serrage correct à la température de fonctionnement.

3. Intégration de l'amortissement structurel

Intégrez un amortissement par couche contrainte (CLD) sur les carters de roulements ou les carters de boîte de vitesses. Une couche viscoélastique de 1,5 mm prise en sandwich entre les peaux en acier réduit les pics de vibrations résonantes de 70 à 85 % sans augmenter la masse de manière significative. Pour les applications de modernisation, appliquez des manchons en polymère à fort amortissement (facteur de perte > 0,8) entre la bague extérieure du roulement et le boîtier.

4. Sélection de lubrifiant pour l'amortissement des vibrations

Les huiles synthétiques à haute viscosité (ISO VG 68-150) avec des additifs collants fournissent un amortissement du film qui absorbe les micro-vibrations. Lors des tests, le passage de la norme ISO VG 46 au synthétique VG 150 a réduit l'amplitude des vibrations des roulements de 22 % à 3 000 tr/min. Cependant, assurez-vous d'un débit adéquat : pour les boîtes de vitesses de précision à grande vitesse (>8 000 tr/min), utilisez la norme ISO VG 32-46 avec des additifs anti-usure pour équilibrer l'amortissement et la dissipation thermique.

Validation : limites de vibrations pour différentes classes de précision

Le tableau suivant fournit des critères pratiques d'acceptation des vibrations pour les roulements de boîtes de vitesses en fonction des exigences de précision de l'application. Ces valeurs sont mesurées au niveau du boîtier de roulement selon trois axes orthogonaux.

• Ultra-précision (robots optiques/médicaux) : En dessous de 0,5 mm/s RMS (10-2000 Hz) – faux-rond du roulement <2 µm
• Haute précision (CNC/machines-outils) : 0,5-1,2 mm/s RMS – faux-rond du roulement <5 µm
• Précision industrielle standard : 1,2-2,5 mm/s RMS – faux-rond du roulement <10 µm
• Seuil d'intervention : Un dépassement de 3,0 mm/s RMS nécessite une inspection ou un remplacement immédiat du roulement.

Note critique : Ces limites s'appliquent uniquement sous une charge et une vitesse de fonctionnement normales. Lors de conditions transitoires (démarrage, freinage, charges de choc), des pics temporaires allant jusqu'à 2 fois la limite sont acceptables si la durée est inférieure à 100 ms.
